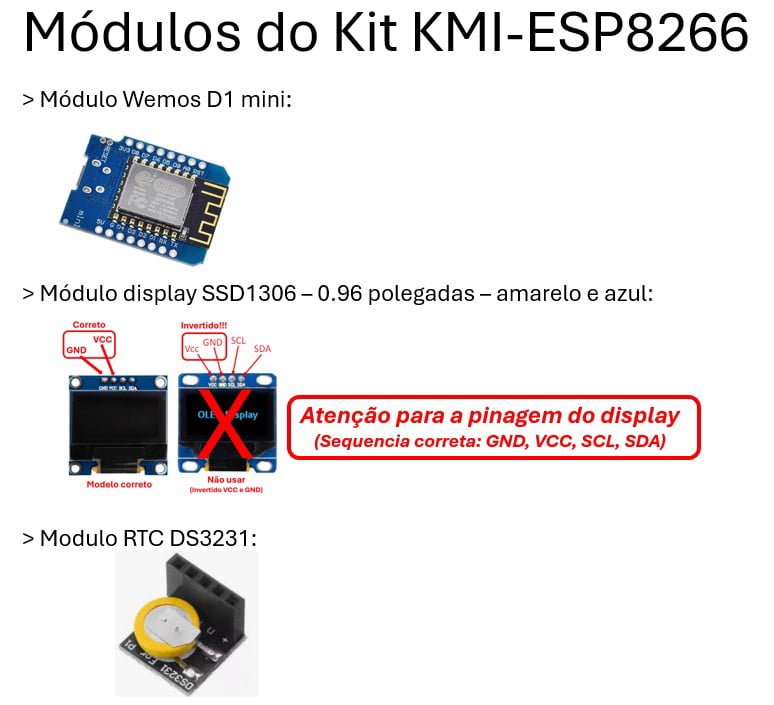

Módulos do kit KMI-ESP8266

Para o curso "Aprenda programação básica com IDE Arduino, ESP8266 e Inteligência Artificial", considere os seguintes módulos:

- Módulo Wemos D1 Mini ESP8266

- Módulo display SSD1306 - 0.96 polegadas - amarelo e azul.
ATENÇÃO: VERIFIQUE A SEQUENCIA DOS PINOS (Correto GND, VCC, SCL, SDA).

- Módulo RTC DS3231

Podem ser adquiridos em Marketplace.

NOTA:
- A solução KMI é modular e pode ser iniciado com uma configuração mínima: placa base (PCI) e o módulo processador NodeMCU Wroom ESP32.

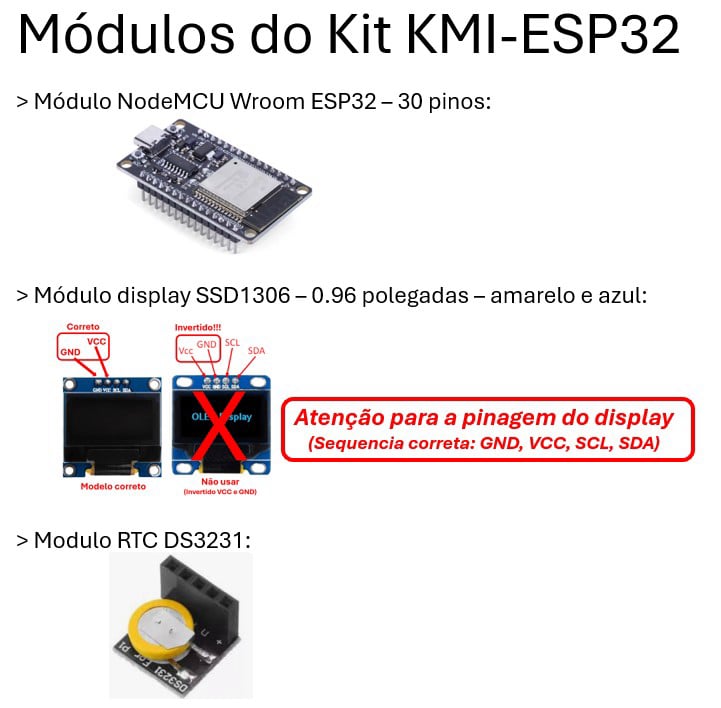

Módulos do kit KMI-ESP32

Para o curso "Aprenda programação básica com IDE Arduino, ESP32 e Inteligência Artificial", considere os seguintes módulos:

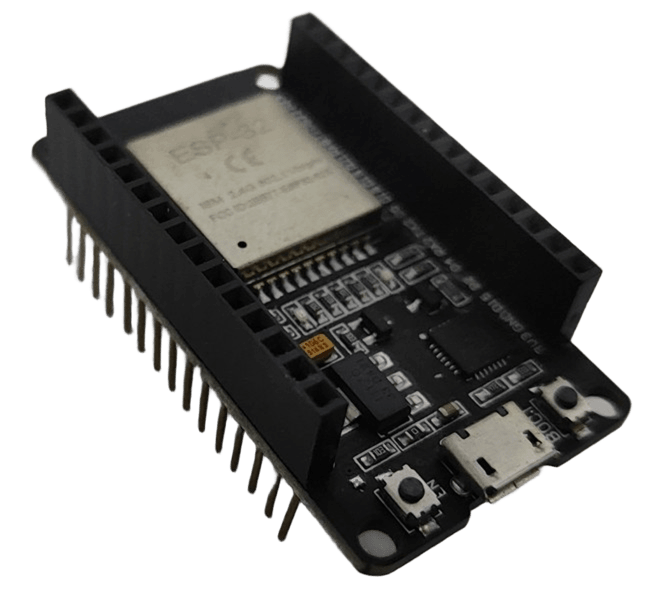

- Módulo NodeMCU Wroom ESP32 - 30 pinos.

- Módulo display SSD1306 - 0.96 polegadas - amarelo e azul.
ATENÇÃO: VERIFIQUE A SEQUENCIA DOS PINOS (Correto GND, VCC, SCL, SDA).

- Módulo RTC DS3231

Podem ser adquiridos em Marketplace.

NOTA:
- A solução KMI é modular e pode ser iniciado com uma configuração mínima: placa base (PCI) e o módulo processador NodeMCU Wroom ESP32.

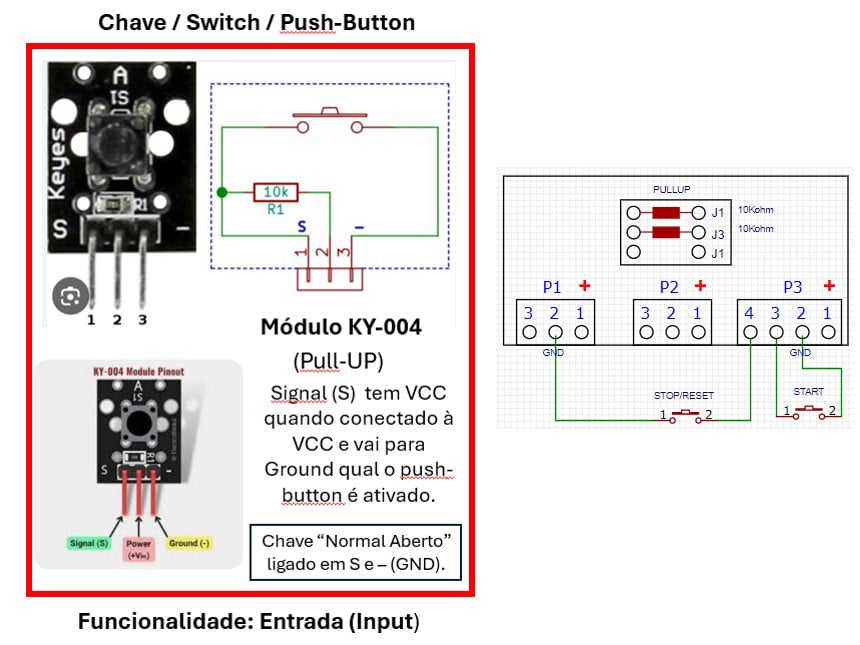

Módulo Push-Button

O módulo Push-Button é aplicável para demonstrar a funcionalidade de entrada (input) do KMI.

Utilize cabo (jumper) femea-femea para conectar à porta do KMI.

Pode ser adquirido no Marketplace. Consulte por "Módulo push-button KY-004".

NOTAS:
- O módulo push-button KY-004 tem a PCI na cor preta. Não compre o módulo push-button com PCI azul.

- Comprar 2 unidades.

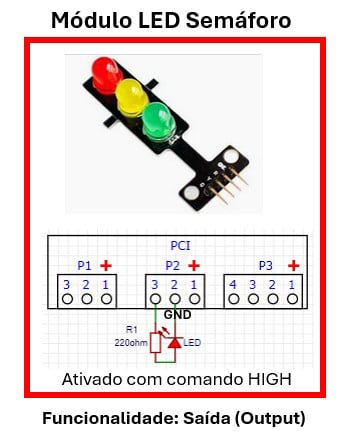

Módulo LED Semáforo

O módulo LED Semáforo é aplicável para demonstrar a funcionalidade de saída (output) do KMI.

Utilize cabo (jumper) femea-femea para conectar à porta do KMI.

Pode ser adquirido no Marketplace. Consulte por "Módulo LED Semáforo".

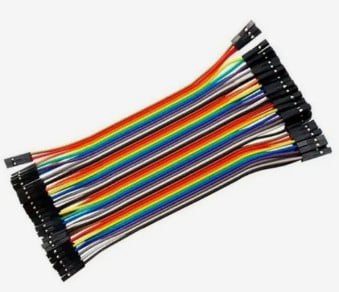

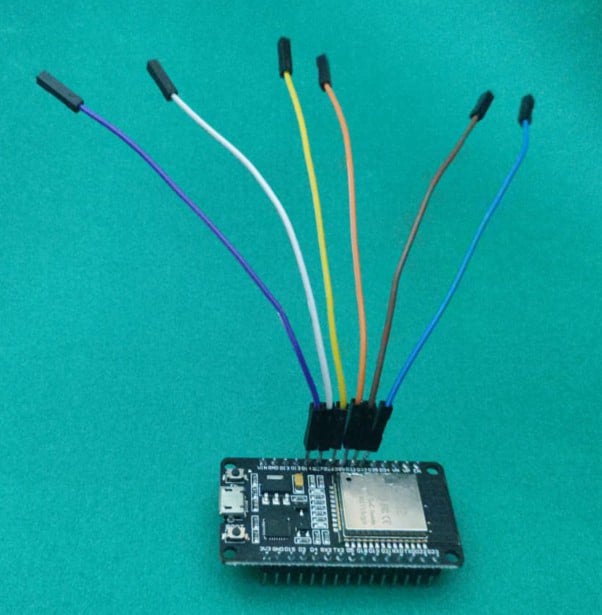

Jumper fêmea-fêmea 10cm

O jumper femêa-femêa 10cm é aplicável para ligar os módulos externos (entrada e saída) ao KMI.

Pode ser adquirido no Marketplace. Consulte por "Jumper fêmea-fêmea 10cm".

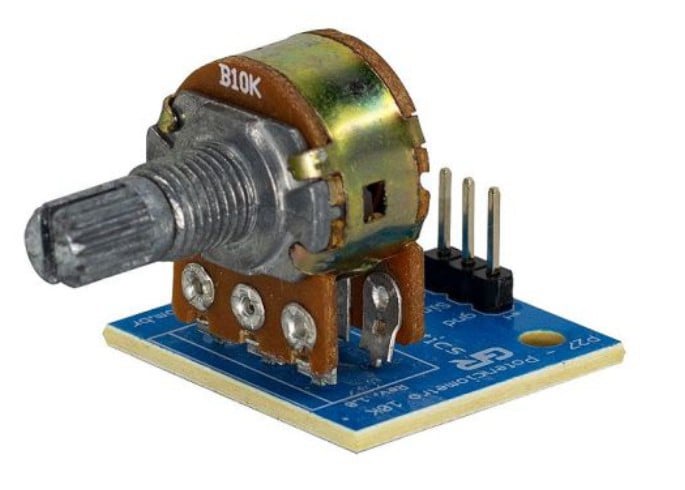

Potenciômetro 10Kohm

Módulo potenciômetro de 10Kohm da GBK modelo P27.

Pode ser adquirido no Marketplace. Consulte por "GBK P27".

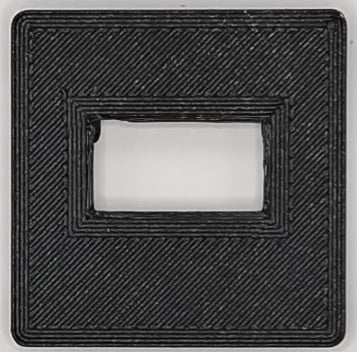

Mold-SSD1306

Moldura para display SSD1306 - 0.96 polegadas.

Utilize a moldura para colocar o display em painel e gabinete.

Atenção: As dimensões do display SSD1306 variam conforme fornecedor. Poderá ficar com uma pequena folga na moldura e deverá ser travada com cola quente.

Dimensões:
externas: 45mm x 45mm
internas: 35mm x 35mm (furo no gabinete)

NOTA: Componente sob consulta

Onde Comprar

Kit-fix-display

Kit composto por 2 espaçadores e 2 parafusos para fixar o display na PCI.

(*) Diâmetro no furo do display varia conforme fornecedor do display.

(**) Parafuso auto-atarraxante de 2.2mm x 9.5mm.

(***) Formato quadrado.

NOTA: Componente sob consulta

Onde Comprar

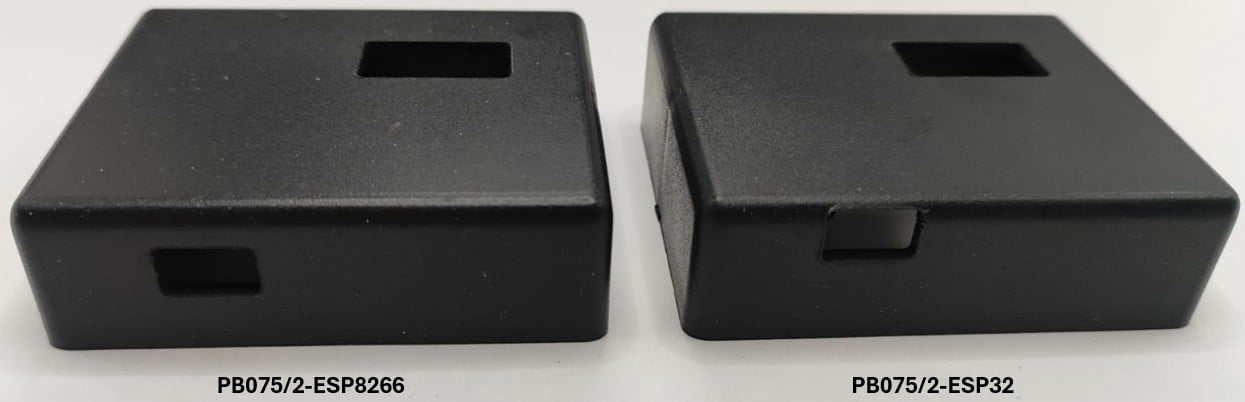

Caixa Patola
com furação para display e cabo USB

PB075/2-ESP8266
PB075/2-ESP32
PB075/2-Generico

> As furações para o cabo USB são diferentes devido a posição do conector USB no modulo.

> A versão PB075-Generico tem furação maior para suportar os dois modelos de kits.

NOTA: Componente sob consulta

Onde Comprar

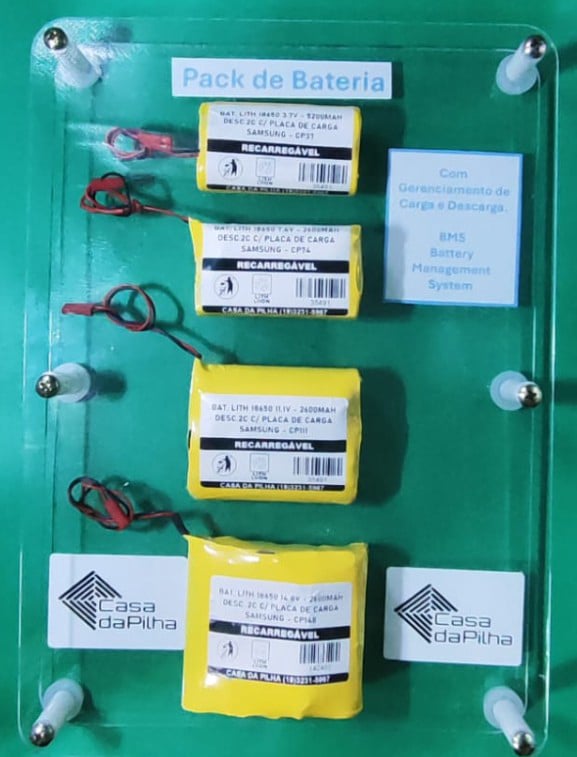

Pack bateria Ion-Lítio
(recarregável)

> Carregador e gerenciado de bateria integrado (BMS).
> Conector USB-C (usar carregador tipo celular).
> Cabo com conector sem trava 2.54mm.
- Opções de conector com trava.
